Diamanten & Edelsteine | Umgang mit dem Spektrometer

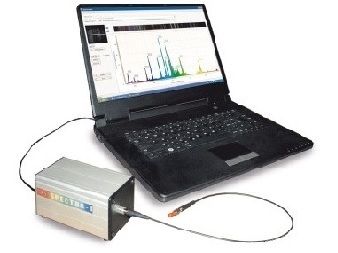

Dieses Spektrometer wurde für die effektive Untersuchung des sichtbaren und UV-Spektrums (360nm bis 930nm) entwickelt und bietet dank der Gitterauflösung eine hohe Empfindlichkeit.

Das Spektrometer ist mit allen Komponenten ausgestattet, die für präzise Messungen vom Eintrittsspalt über das Gitter bis zum Detektor erforderlich sind. Das optische Signal gelangt über eine flexible Glasfaser in das Gerät. Die Daten werden über eine USB-2.0 Schnittstelle mit dem PC verbunden und mittels mitgelieferte Software analysiert.

Dieses Spektrometer der Firma KVANT (SPECTRA-1) war bis zum 31.12.2024 bei mir im Einsatz.

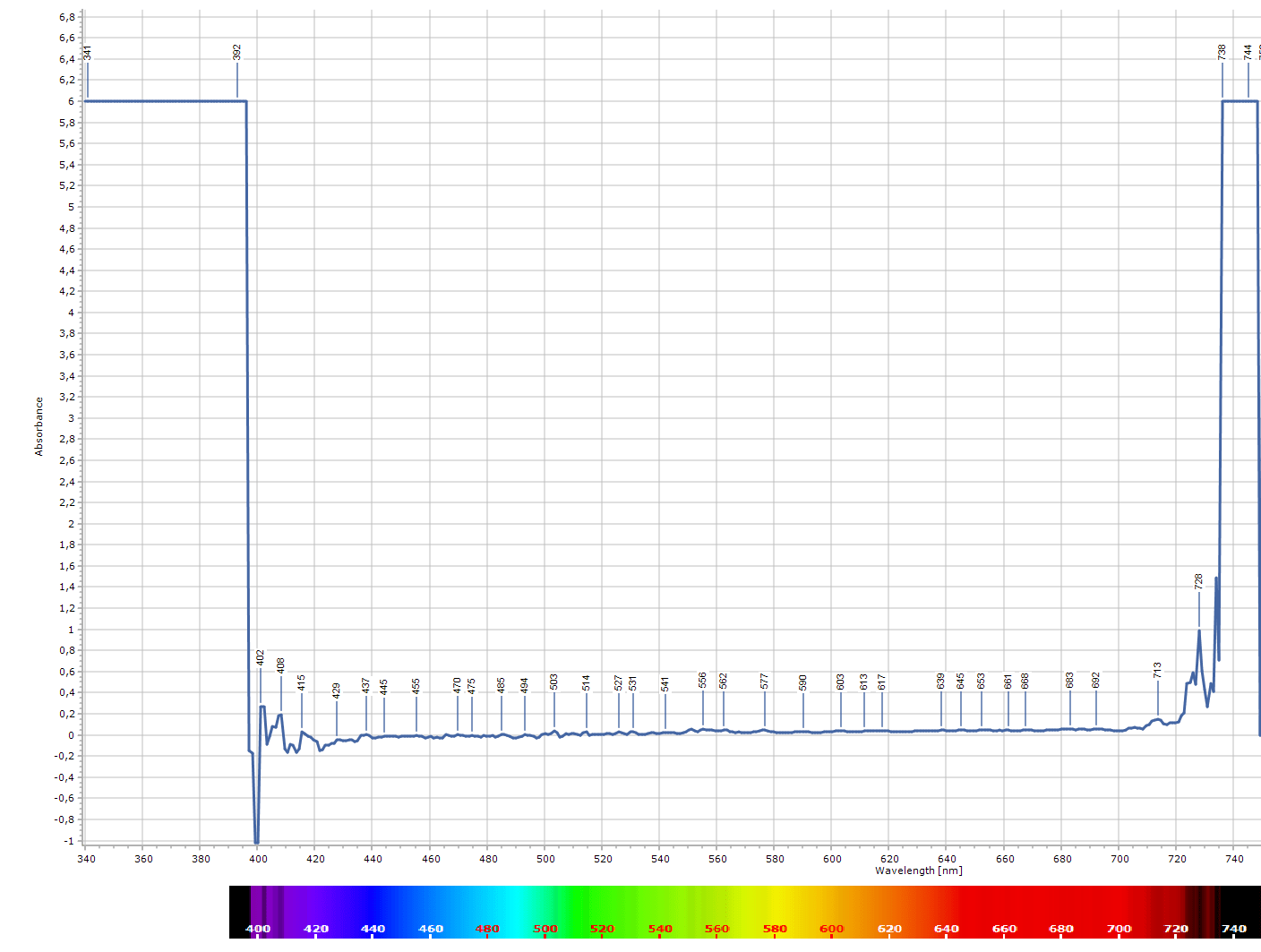

Ergebniss: Natürlicher Diamant (Absorption bei 415nm & 423nm zu erkennen). Gemessen mit der Software SpectraGryph welche ein besseres Ergebnis zeigt als die Software von der Firma KVANT

Absorption laut Fachliteratur:
Farblose bis gelbe (natürliche) Diamanten zeigen Absorptionslinien bei 415, 423, 435, 451, 465 und 478nm

Aufbau der Hardware:

• SPECTRA-1 Spektrometer / Lichtleiter an Mikroskop und Laptop per USB gekoppelt

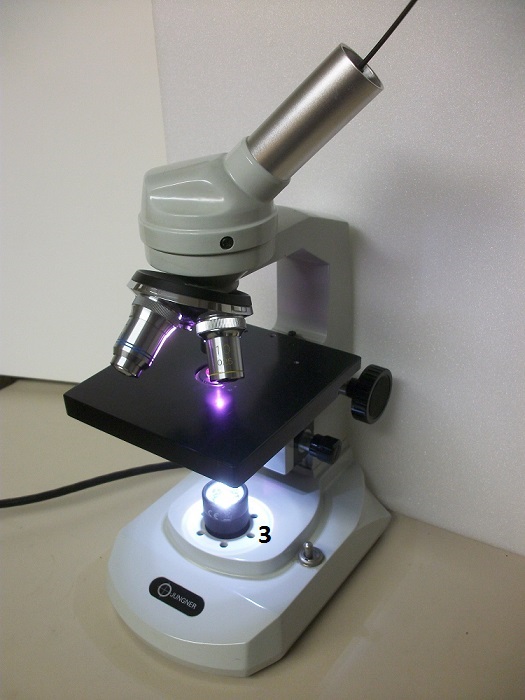

• Mikroskop: Taschenlampe (Pos. 3) wird ersetzt durch einen Schwanenhals Lichtleiter der Firma Schott

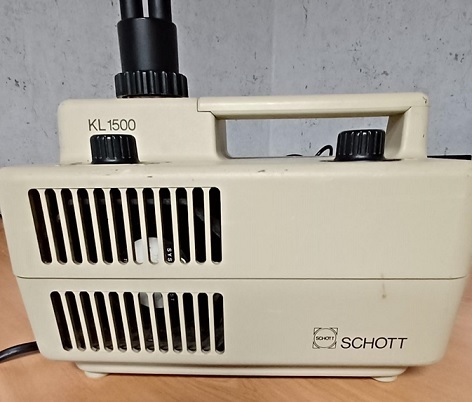

• Schott "KL 1500" mit  2-fach Schwanenhals Lichtleiter und 150 Watt Musterlicht (Halogen)
• Software SpectraGryph - nicht mehr erhältlich -
  • Spektrometer mit der Software koppeln und verbinden
    • Dark Spectrum (kein Licht) und Reference Spectrum (Schott Halogenlicht) aufnehmen. Grundvoraussetzung um ein eindeutiges Ergebnis für die Absorption zu erhalten. Siehe oben


    • Ihr habt Fragen, dann schreibt eine kurze E-Mail. Eine Antwort werde ich Euch schnellstmöglich zukommen lassen
