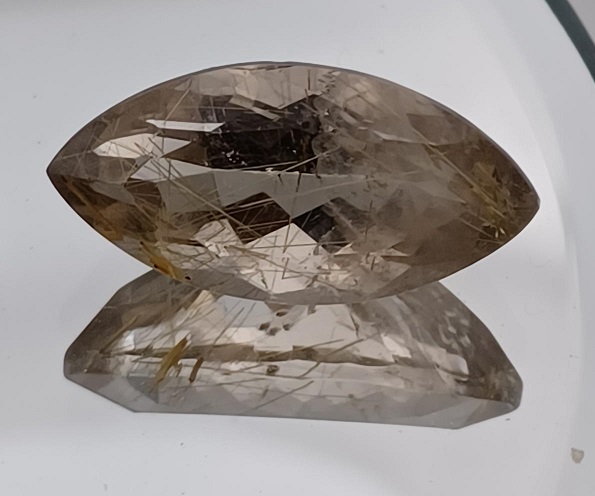

Musterstein für die Graduierung | Ergebnis: Natürlicher Bergkristall mit Rutil
Diesen Stein habe ich mal als Musterstein auserkoren um an den folgenden Geräten zu zeigen, welche Ergebnisse erzielt werden und welches Endergebnis wir erhalten.
Stein Nr. E1-80003 (E1 = Etuis)
Frabe: Hellbraun
Schliff: Navett
Form: Brillantschliff
L/B/H: 20.12mm / 9.88mm / 8.64mm
1. Karatwaage mit hydrostatischen Einsatz
Die Karatwaage mit dem hydrostatischen Einsatz war fast immer die erste Anlaufstelle für meine Edelsteinuntersuchungen.
Sowohl die Messung des Gewichtes an der Luft und danach im Wasser ist in zwei aufeinanderfolgenden Schritten möglich. Die Ergebnisse, die man erhält, ist einmal das reine Gewicht an der Luft in Karat und zweitens das Gewicht im Wasser ebenfalls in Karat. Beide Ergebnisse geben uns die Möglichkeit das spezifische Gewicht eines Edelsteins zu bestimmen.
Formel: Gewicht an der Luft = 9.21 ct. durch (Gewicht/Luft = 9.21 ct. minus Gewicht/Wasser = 5.74 ct.) = 2.65 g/cm3
2. Analoges Refraktometer / Messbereich 1,30-1,79 nD
Ergebnisse: 16 Messungen am Unterteil
Variabler Wert = ne 1.548
Konstanter Wert = no 1.539
Doppelbrechung: -0.009 / optisch einachsig positiv

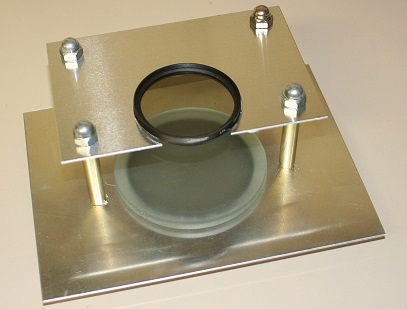

3. Eigenbau / Polariskop mit Konoskop-Linse
Das Polariskop mit Koniskop-Linse
Das Polariskope dient zur schnellen Bestimmung der optischen Eigenschaften von Edelsteinen. Das Gerät hilft bei der Feststellung von Spannungen und Pleochroismus von Edelsteinen. Die Koniskoplinse ermöglicht uns die Achsenbilder des Kristallgitters zu ermitteln. Dieses Modell habe ich selbst gebaut. Es hat mir im laufe der Jahre sehr gute Ergebnisse geliefert. Polariskop-Ergebniss: Einfachbrechend o. Doppelbrechend o. Mikrokristalin o. annomale Doppelbrechung. Konoskop-Ergebnis: einachsig
4. Hand-Dichroskop
Das Hand-Dichroskop
Das Dichroskop ist prinzipiell wie ein kleines Fernrohr gestaltet. Eine Seite des Röhrchens ist mit einer Linse verschlossen, welche gleichzeitig als Lupe fungiert. Innerhalb des Röhrchens ist ein Kalzit-Kristall befestigt, der den vom Untersuchungsobjekt kommenden Lichtstrahl in zwei einzelne, nebeneinander liegende, polarisierte Lichtstrahlen teilt (ordentlicher und außerordentlicher Strahl).
Ergebnisse:
Eine Farbe bei 3600 Messung = isotrop (amorph o. mikrokristall)
Zwei Farben bei 3600 Messung = anisotrop (einachsig doppelbrechend) = Schwach: Hellgelb/gelb
Drei Farben bei 3600 Messung = anisotrop (zweiachsig doppelbr.)

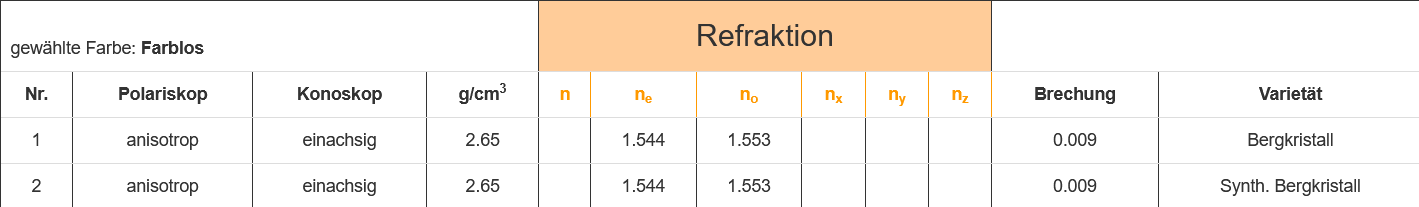

Ansicht aus meiner Datenbank mit 500 Mustersteinen
Alle ermittelten Daten habe ich in meine Suchmaske in der Edelstein-DB eingegeben.
Ergebnis: Es erscheint von ca. 500 vorhandenen Edelsteinen nur zwei Ergebnis.
Da ich alle ermittelten Daten doppelt überprüft habe, ist das ein überzeugendes Ergebnis welches jetzt noch weiter bestätigt werden muss.
Nächste Schritte
1. LUV = Keine Reaktion / KUV = Keine Reaktion
2. Jadefilter = Leicht: Grün

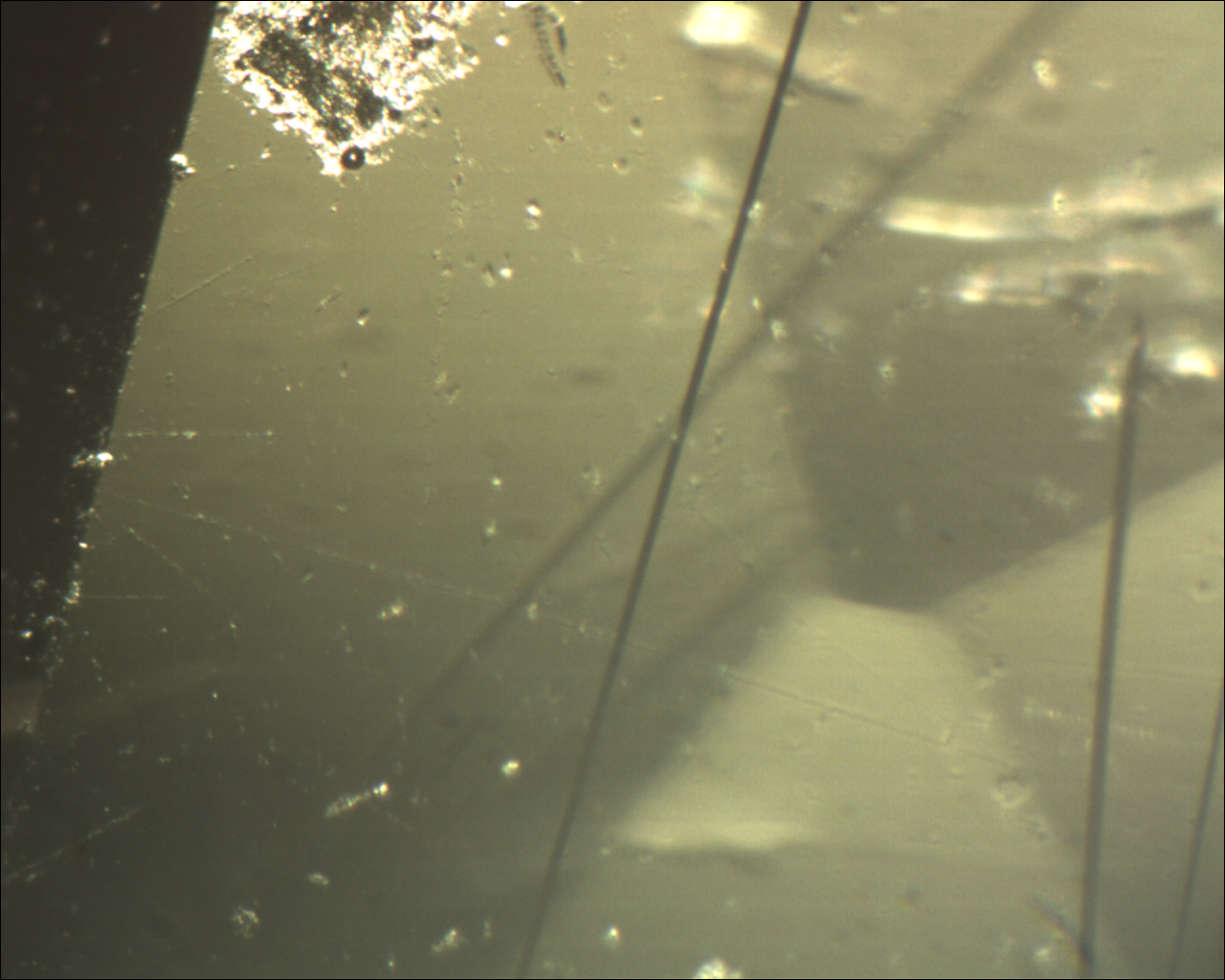

3. Einschlussbilder = Rechts > Spitz zulaufende Rutilnadeln
4. Spektroskopie = Ergebnis:
